法蘭夾

發(fā)布日期：2013-3-21 11:17:46      來源：杭州派力威流體系統(tǒng)科技有限公司

產品技術參數：

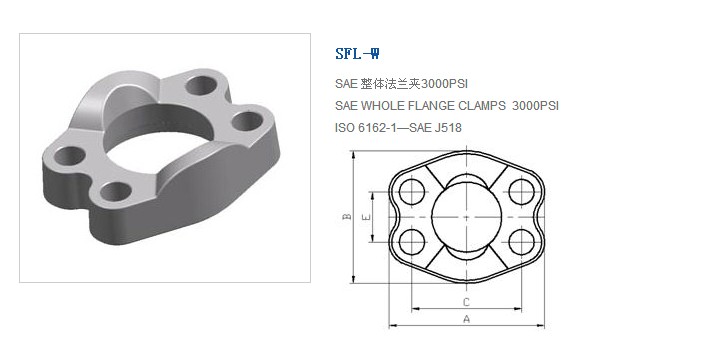

代號	法蘭型號	尺寸 DIMENSIONS				配螺栓		壓力等級  MPa
PART NO.	FLANGE SIZE	A	B	C	E	BOLT
SFL-08W	1/2＂	54	46	38.1	17.48	M8X25		34.5
SFL-08WUN	1/2＂	54	46	38.1	17.48	5/16＂-18X1.1/4＂
SFL-12W	3/4＂	65	52	47.63	22.23	M10X30
SFL-12WUN	3/4＂	65	52	47.63	22.23	3/8＂-16X1.1/4＂
SFL-16W	1＂	70	59	52.37	26.19	M10X30
SFL-16WUN	1＂	70	59	52.37	26.19	3/8＂-16X1.1/4＂
SFL-20W	1.1/4＂	79	73	58.72	30.18	M10X30		276
SFL-20WUN	1.1/4＂	79	73	58.72	30.18	7/16＂-14X1.1/2＂
SFL-24W	1.1/2＂	94	83	69.85	35.71	M12X35		20.7
SFL-24WUN	1.1/2＂	94	83	69.85	35.71	1/2＂-13X1.1/2＂
SFL-32W	2＂	102	97	77.77	42.88	M12X35
SFL-32WUN	2＂	102	97	77.77	42.88	1/2＂-13X1.1/2＂
SFL-40W	2.1/2＂	114	109	88.9	50.8	M12X44		17.2
SFL-40WUN	2.1/2＂	114	109	88.9	50.8	1/2＂-13X1.3/4＂
SFL-48W	3＂	135	131	106.38	61.93	M16X44		13.8
SFL-48WUN	3＂	135	131	106.38	61.93	5/8＂-11X1.3/4＂
SFL-56W	3.1/2＂	152	140	120.65	69.85	M16X51		3.4
SFL-56WUN	3.1/2＂	152	140	120.65	69.85	5/8＂-11X2＂
SFL-64W	4＂	162	152	130.18	77.77	M16X51
SFL-64WUN	4＂	162	152	130.18	77.77	5/8＂-11X2＂
