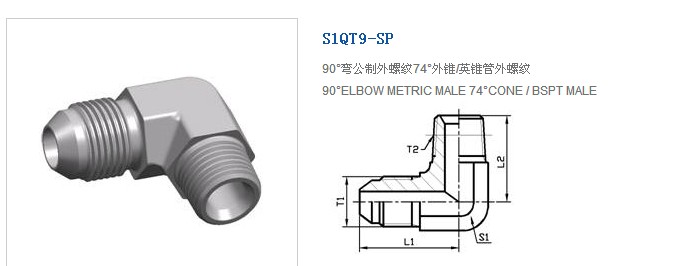

公制螺紋74°錐面擴口密封接頭

發布日期：2013-3-21 14:04:48      來源：杭州派力威流體系統科技有限公司

產品技術參數：

代號          RAPT  NO.	螺紋  ETHREAD		尺寸      DIMENSIONS			工作壓力MPa
	T1	T2	L1	L2	S1
S1QT9-14-04SP	M14X1.5	R1/4＂X19	28.5	28.5	14	34.5
S1QT9-16-04SP	M16X1.5	R1/4＂X19	30.5	30.5	16	25
S1QT9-18-06SP	M18X1.5	R3/8＂X19	31.5	31.5	19
S1QT9-18-08SP	M18X1.5	R1/2＂X14	35.5	35.5	22
S1QT9-22-08SP	M22X1.5	R1/2＂X14	35.5	35.5	22	20
S1QT9-27-08SP	M27X1.5	R1/2＂X14	37.5	37.5	27
S1QT9-27-12SP	M27X1.5	R3/4＂X14	41.5	44	27
S1QT9-30-12SP	M30X2	R3/4＂X14	43	43	30
S1QT9-33-12SP	M33X2	R3/4＂X14	45.5	45.5	33
S1QT9-36-16SP	M36X2	R1＂X11	47	47	36	16
S1QT9-39-16SP	M39X2	R1＂X11	50	50	41	12.5
S1QT9-45-20SP	M45X2	R1.1/4＂X11	54	54	46	10
