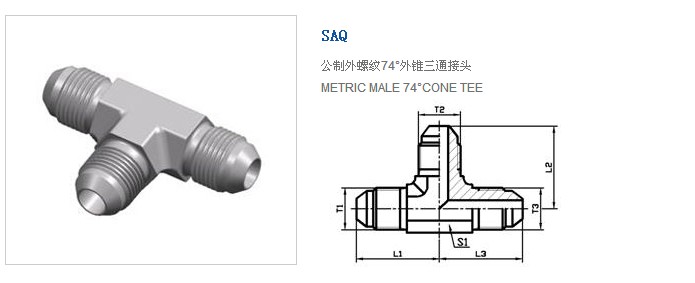

公制螺紋74°錐面擴口密封接頭
發布日期：2013-3-21 14:25:10 來源：杭州派力威流體系統科技有限公司
.jpg)
產品技術參數：
| 代號 RAPT NO. | 螺紋 ETHREAD | 尺寸 DIMENSIONS | 工作壓力MPa | |||||
|---|---|---|---|---|---|---|---|---|
| T1 | T2 | T3 | L1 | L2 | L3 | S1 | ||
| SAQ-14 | M14X1.5 | M14X1.5 | M14X1.5 | 28.5 | 28.5 | 28.5 | 14 | 35 |
| SAQ-16 | M16X1.5 | M16X1.5 | M16X1.5 | 30.5 | 30.5 | 30.5 | 16 | |
| SAQ-18 | M18X1.5 | M18X1.5 | M18X1.5 | 31.5 | 31.5 | 31.5 | 19 | |
| SAQ-22 | M22X1.5 | M22X1.5 | M22X1.5 | 34 | 34 | 34 | 22 | 20 |
| SAQ-27 | M27X1.5 | M27X1.5 | M27X1.5 | 37.5 | 37.5 | 37.5 | 27 | |
| SAQ-30 | M30X1.5 | M30X1.5 | M30X1.5 | 42.8 | 42.8 | 42.8 | 30 | |
| SAQ-33 | M33X2 | M33X2 | M33X2 | 45.5 | 45.5 | 45.5 | 33 | 16 |
