日式公制螺紋60°

發布日期：2013-3-22 16:13:17      來源：杭州派力威流體系統科技有限公司

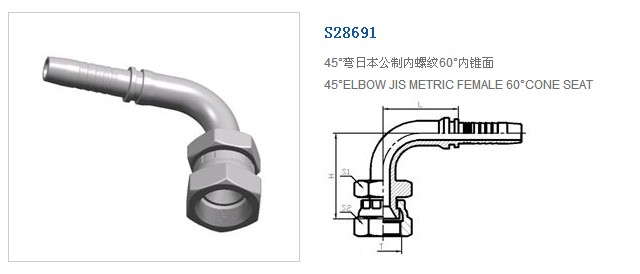

產品技術參數：

代  號	螺紋 T	軟 管 HOSE BORE		尺寸  DIMENSIONS
PART NO.	THREAD T	公稱內徑 DN	標號 DASH	L	H	S1	S2
S28691-12-04	M12X1.5	6	04	32	29.5	17	17
S28691-14-04	M14X1.5	6	04	32	30	19	19
S28691-14-06	M14X1.5	10	06	36.5	38.5	19	19
S28691-16-04	M16X1.5	6	04	32	28	22	22
S28691-16-05	M16X1.5	8	05	33	37.5	22	22
S28691-16-06	M16X1.5	10	06	36.5	39.5	22	22
S28691-18-06	M18X1.5	10	06	36.5	41	24	24
S28691-18-08	M18X1.5	13	08	43.5	46.5	24	24
S28691-22-08	M22X1.5	13	08	43.5	47	27	27
S28691-24-08	M24X1.5	13	08	43.5	48.5	32	32
S28691-24-10	M24X1.5	16	10	55	53	32	32
S28691-30-12	M30X1.5	19	12	64	62	36	36
S28691-33-12	M33X1.5	19	12	64	70	41	41
S28691-33-16	M33X1.5	25	16	74	77	41	41
S28691-36-20	M36X1.5	32	20	91.5	92	46	46
